　Reflektorの電圧設定部分から大容量コンデンサをなくすために、いろいろ試行錯誤している。私なりの工夫を凝らしてかなり改善されたかに見えた。が、世の中そんな単純なものではない。しばらく聴いているうちに、少し堅い部分が気になり始めた。

　原因は何か。これまでの経験から、エミッタフォロワのエミッタが十分にインピーダンスが低くなっていないのではないかと疑った。いつも言うようだが、こんな場合、コンデンサを並列に抱かせれば問題は解決する。それでは本末転倒。他の方法を探さなければならない。

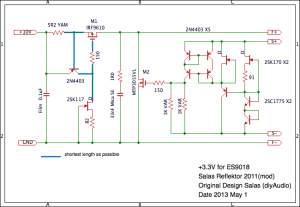

　数日考えた結果、掲載した回路に変更した。エミッタに定電流接続したFETをつなぐ。シミュレーションによれば確かにインピーダンスは低くなる。これがどの程度音を改善させるのかは、聴いてみるしかない。

　クロック用水晶発振器の電源で試したみた。出てきた音を聴いてすぐにこれまでとは異なることに気がついた。予想通りの改善だ。うまくいきそう。

　一日おいて評価した後、問題がなければ他のレギュレータにも同じ変更を施すことにしよう。

　せっかくシンプル•レギュレータというふれこみで世に登場したReflektorだが、回路図だけを見るとかなり複雑になってしまった。痛し痒し。素子数を減らすことができれば良いのだが、多分これ以上難しいだろう。
